Description
The Most Versatile Track Panel and Turnout management system
Tracks with Rubber Pads for reduced marking on surfaces

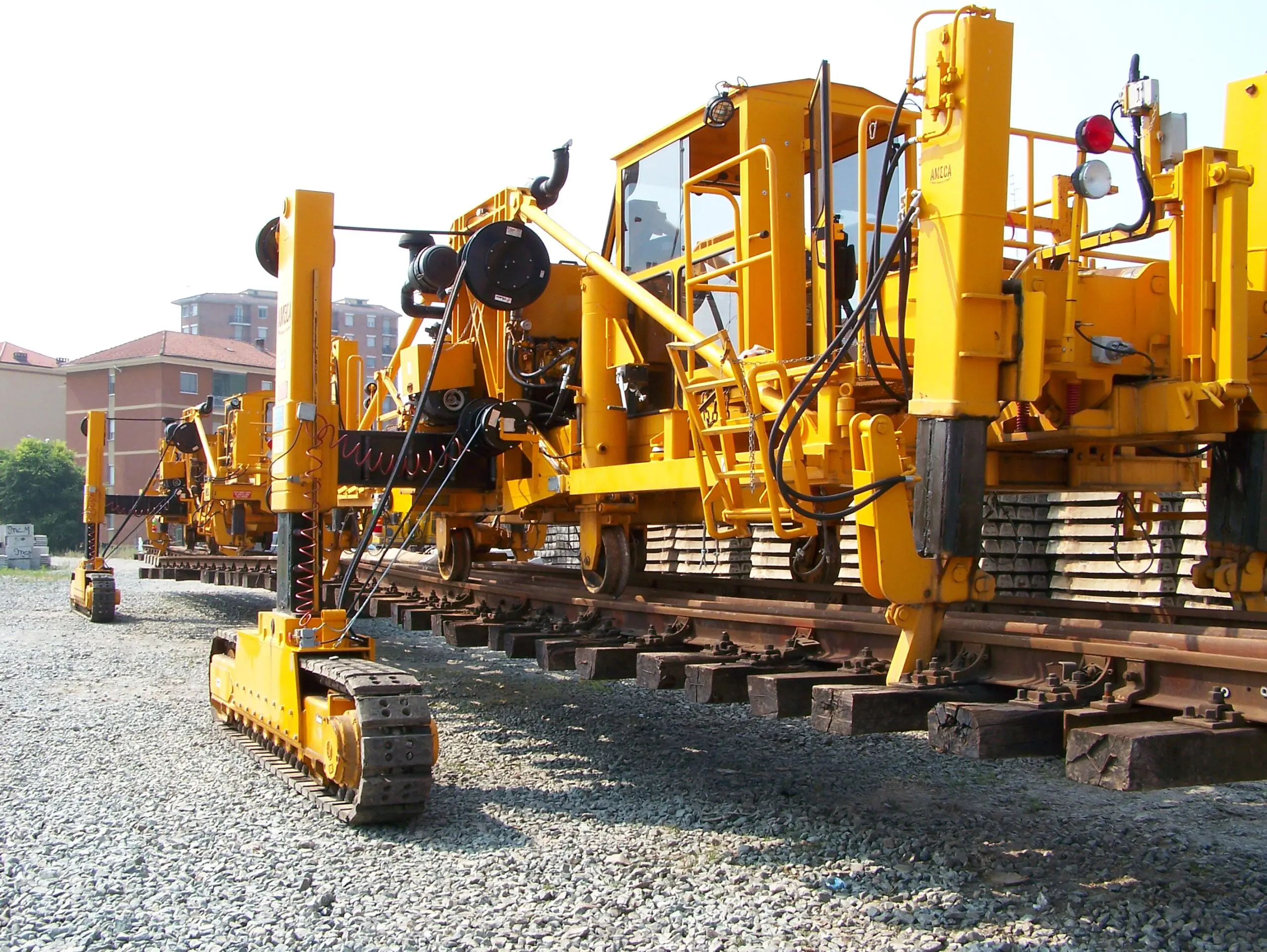

Works in tandem with second T28 for large turnout movement in one piece
Self Load and Unload with its own power from the railcar
Can carry prefab panels and turnouts to load or offload trolleys
Can carry all trolleys off the tracks and clear occupied track
TOTAL WEIGHT 33TON, LENGTH 14000MM HEIGHT 3175MM
ENGINE:
115kW @ 2200RPM TIER 4F DEUTZ TCD4.1 L4
4 CYLINDER DEUTZ DIESEL, TURBO CHARGED
154 HORSEPOWER AT 2300 RPM
11.5L OIL CAPACITY; 25L COOLANT CAPACITY
220L FUEL TANK CAPACITY
ELECTRICAL SYSTEM VOLTAGE OF 12 VOLTS
OPERATOR CABIN:
UNDERCARRIAGE CRAWLER:
DRIVE BY HYDRAULIC AXIAL PISTON MOTOR VARIABLE DISPLACEMENT
EXTENDABLE UNDERCARRIAGE CRAWLER MIN 149IN (3050mm)
VARIABLE HEIGHT TO LIFT PANELS OFF RAILCARS OR TROLLEYS
TRACK SHOES WITH 14.25IN (360mm)
OFF-ROAD SPEED: 2 MPH (3km/h)
LIFTING DEVICE:
TOTAL OF SIX (6) LIFTING POINTS TO AVOID SAG IN PANEL 27M LENGTH ON LIFTED ITEM
CAPABLE OF LIFTING OLD TURNOUT/PANEL FROM SIDE OR FRONT POSITION AND CARRYING ANYPLACE
CAPABLE OF LIFTING NEW TURNOUT/PANEL FROM SIDE OR FRONT POSITION AND CARRYING ANYPLACE
LIFTING, TOWING AND USING A25 TROLLEYS TO SUPPORT UP TO 3 OR 4 TRACK PANELS
LIFTING CAPACITY 39TON, (UP TO 78TON WHEN IN TANDEM)
HI-RAIL SYSTEM:
RAIL TRANSMISSION BY HYDRAULIC VARIABLE DISPLACEMENT RADIAL PISTON MOTOR
RAIL SPEED: 7 MPH (11km/h) OPTIONAL FREE WHEEL, 15.75IN (400MM) WHEELS
EMERGENCY DIESEL ENGINE:
2 CYLINDER DIESEL ENGINE 12.5kW
